마사다밴 시동 배터리 교환작업

원래 마사다 시동배터리 : 6-QW-45 (238*129*201*225mm), 350CCA (45Ah MF, 프리우스용) : 알리바바 67000원.

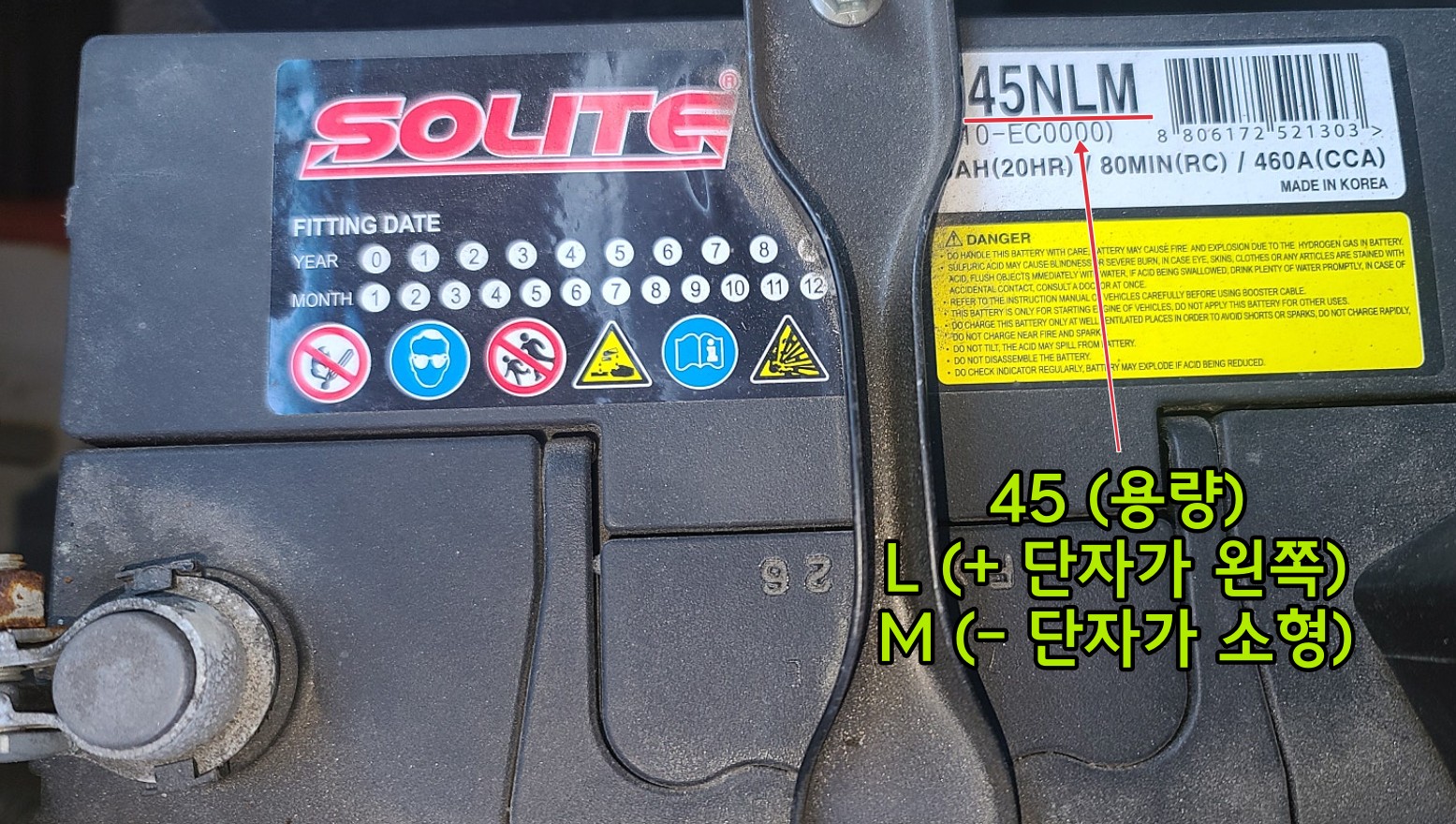

내 차에 설치된 배터리 :  솔라이트 CMF-45NLM : N(좁은 폭), L(좌측 플러스극), M(중형 단자 직경).
정보 구하기 힘듬.

교체하려는 배터리 (크기 적합)
로케트 GB450LS : L (+ 단자가 왼쪽), S ( - 단자가 소형) 238mm / 129mm / 223mm 지마켓우주BTR, 배송포 66300원.



7/29 TILLER 45L 배터리 배송, 교환요청

EV밴 카페에서 TILLER 45L배터리 (258*136*230mm) 가 맞다고 알게 되어 주문함. (배송15천원 포 49830원, 지마켓우주BTR)
배송후 설치 시도하니 가로가 2cm정도 길어 브라켓에 안 맞음. (브라켓 자르고 차체 브라켓 고정프레임을 2cm 정도 휘어야 함)

010-5713-5464로 문의. 장착된 솔라이트 CMF45NLM 과 Tiller 45L을 문자로 문의했더니 곧바로 전화 와서 상담함.
이후 1544-8762 전화, CMF45NLM을 대체할 것으로 GB450LS로 교체하기로 잠정하고 교환 요청. 배송비+추가금 35천원입금하여 새 배터리로 교환하여 장착.
GB450LS 배터리 배송 전 원래 배터리의 (-)극 규격을 알려달라는 문자가 와서 재 보니 14.9mm가 나왔다. GB450LS가 맞다고 한다.. 동봉해 온 공구는 내 배터리 교체하는 데 쓸모 없었음.

필요공구 :

8mm렌치 (기존 배터리 고정쇠 너트는 해체, 결합. 둘 중 조수석 쪽 하나만 풀어서 분리하면 됨) 10mm 렌치 또는 스패너

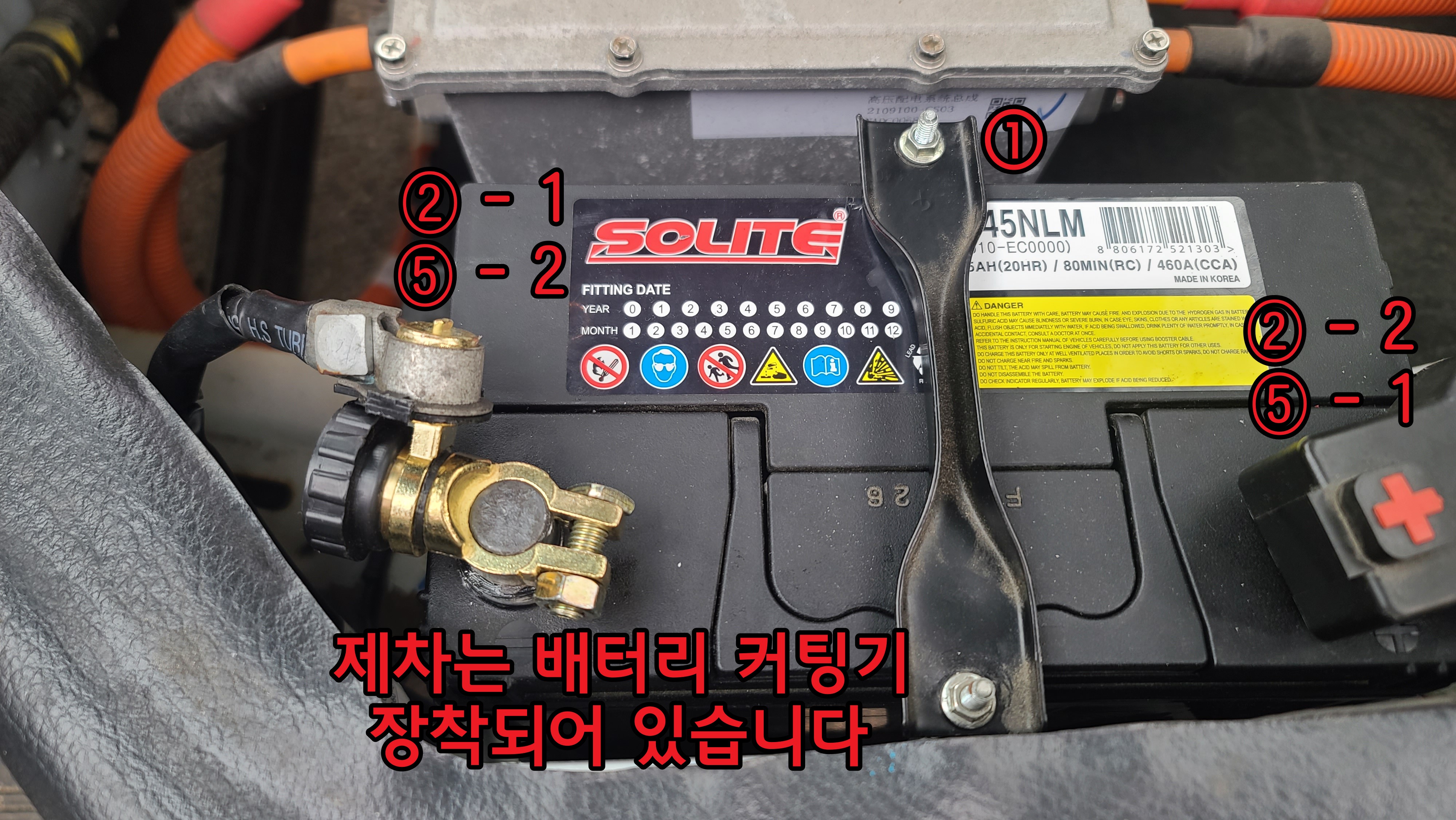

교환작업

1. 8mm렌치로 조수석방향 배터리 고정쇠 풀어놓고 배터리 고정쇠 분리.

2. - 단자 먼저 분리하고  + 단자 분리하기 (10mm 렌치)

3. 배터리 교체 (GB450LS, 배터리브라켓에 꼭 맞게 들어간다)

4. 운전석방향 배터리 고정쇠 걸고 조수석 방향 배터리 고정쇠 설치하기 (8mm렌치)

5. + 단자 먼저 연결하고 - 단자 연결. 끝!



8/5~ 누액 문의와 교체, 경동택배와 논의

교체하가 누액이 발생한 것을 보고 문자로 문의하니 8/6일 답신. 누액이 맞으며 다시 교환해 주겠다고 한다. 여행 후 8/10일 배송받기로 함.

기존 배터리 회수, 새 배터리 다시발송과 회수 등등 과정이 복잡해져 경동택배에서 내게 문의가 왔다. 우주BTR에서 회수건이 2건 있다 한다. 내가 간단히 설명 후 새 배터리 오고 나면 교체한 후 다시 답문드리겠다고 말함.

2시간 후 새 배터리 도착 확인하고 배터리 뚝딱 교체 후 포장하고 경동택배에 문자 보내면서 종료.

---

참고

솔라이트 홈페이지의 CMF-60L (231mm / 172mm / 184mm) 이것은 폭이 너무 김.

한국배터리 아트라스 MF목록  /  델코배터리 목록  / 로케트 GB배터리  (델코, 로케트 공히 50이상만 되면 폭 172이상)
AGM배터리는 60Ah 정도에서 길이,높이는 OK 폭 175정도로 커짐.

제미나이 문의

EVKMC에서 수입·판매한 마사다밴(Masada Van)은 앞서 말씀드린 동풍소콘(DFSK) EC35 기반 모델이 맞습니다. 따라서 여기에 들어가는 보조 12V 배터리 역시 45Ah 용량의 일반 승용차용 규격(주로 45L)을 사용하시면 됩니다. [1]

국내 브랜드(로케트, 델코 등)로 직접 부품을 구입해 교체하시거나 정비소에 요청하실 때 아래 규격을 참고하시기 바랍니다.

1. 추천 배터리 브랜드 및 모델명 (45Ah / L단자 규격)

국내에서 가장 구하기 쉽고 호환성이 높은 대표적인 제품들입니다. 주문 시 반드시 뒤에 'L'이 붙은 모델인지 확인해야 합니다.

• 로케트(Rocket): GB 45L
• 델코(Delco): DF 45L
• 쏠라이트(Solite): CMF 45L
• 아트라스BX(AtlasBX): BX 45L

2. 마사다밴 배터리 장착 위치 및 확인법

• 위치: 운전석 시트 바로 아래에 위치해 있습니다. [1]
• 확인 방법: 운전석 등받이를 최대한 앞으로 기울인 후, 시트 하단 고정 클립을 해제하고 방석(쿠션) 부분을 위로 들어 올리면 배터리가 보입니다. [1]

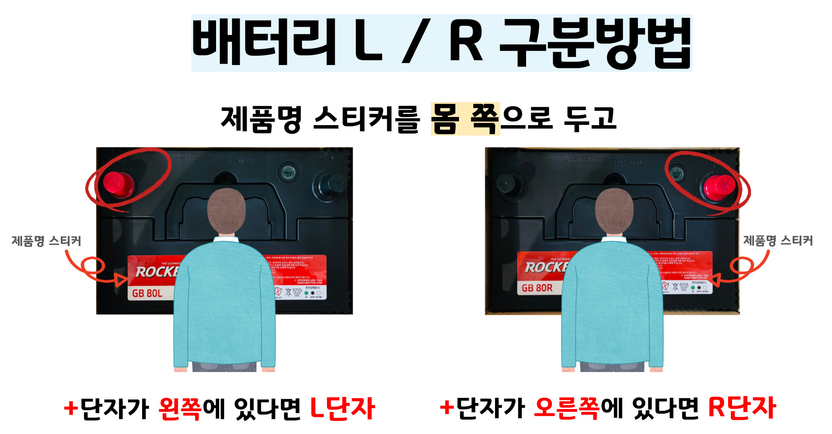

• 단자 방향 최종 체크: 배터리 정면(브랜드 로고가 올바르게 보이는 방향)에서 바라보았을 때, 플러스(+) 단자가 왼쪽에 있으면 L 규격이 맞습니다. (간혹 수입 시기나 현지 사정에 따라 단자 방향이 반대인 R 규격이 장착되어 나오는 경우가 있으므로, 안전을 위해 시트를 들추어 기존 배터리 상단의 45L 또는 45R 표시를 눈으로 직접 확인하시는 것이 가장 확실합니다.)

3. 교체 시 주의사항

• 쇼트 및 시스템 보호: 메인 고전압 배터리가 탑재된 전기차이므로, 12V 보조 배터리를 직접 DIY로 교체하실 때는 공구가 차체 금속에 닿아 쇼트(단락)가 나지 않도록 극도로 주의해야 합니다. 반드시 안전 장갑을 착용하시고 분리할 때는 마이너스(-) 탈거 후 플러스(+) 탈거, 조립할 때는 플러스(+) 장착 후 마이너스(-) 순서를 철저히 지켜주세요. [1]
